条形缺陷是什么缺陷,怎么磨不着,看不见?

文章来源:领翼无损检测学校
.png

导读


我们在返修单中经常看见条形缺陷,很多焊工说,我知道气孔、夹渣、未焊透,这条形缺陷是什么缺陷,打磨的时候也看不见,这到底是什么缺陷?


今天就来解说一下条形缺陷的定义,焊缝拍片检测的缺陷,都是以缺陷大小来定义,长宽比大于3的气孔、夹渣等缺陷定义为条形缺陷,未焊透是连续的直线,没有宽度,所以大部分的条形缺陷都是裂纹、条形气孔和条状夹渣。



条形缺陷的评级方法可概括为按单个条形缺陷的长度和条形缺陷的总长评级。


由于一级片不允许有条形缺陷,根据条形缺陷的大小,依次分为II级、III级或IV级。


首先评单个条形缺陷的级别, 测量各条形缺陷长度,取最长条形缺陷,与条形缺陷分级表规定的II级允许的单个条形缺陷长度比较,若不超过则为II级;若超过,与III级规定的单个条渣长度比较,若不超过,则为III级;若超过,则为IV级。


按总长评级:若单渣不到IV级,需再按总长评级。


设单渣为II级,把12T长度(T为母材厚度)内相邻一组夹渣中间距≤6L(L为该组夹渣中最长夹渣的长度)的条渣的长度相加,其总长若≤T,则焊缝为II级;


若超过T,把6T长度内相邻夹渣中间距≤3L的条渣的长度相加,其总长若≤T,则为III级,若超过T,则为IV级。若单个条渣为III级,把6T长度内相邻夹渣中间距≤3L的条渣的长度相加,其总长若≤T,则为III级,若超过T,则为IV级。


我们根据管道设计要求,如果要求是一级片合格,只要有条形缺陷则必须返修,如果是II级合格,则按照条形缺陷的大小来确定等级。

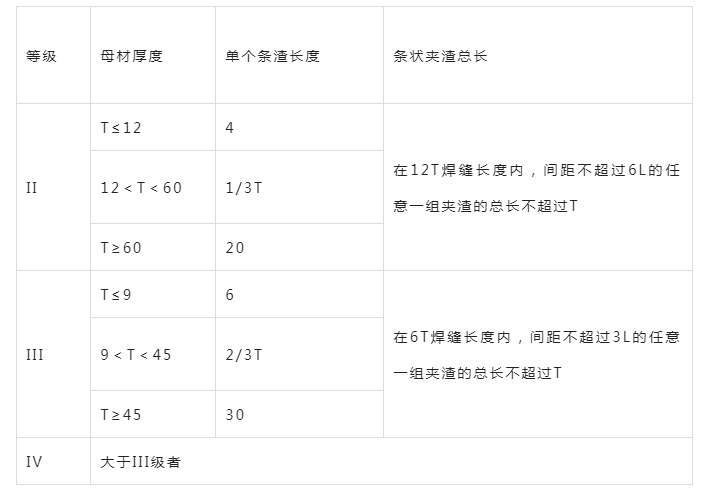

条形缺陷分级表


*若焊缝长度不足12T或6T,则允许的总长按比例折算;


*若折算长度小于单个条形缺陷长度,则按单个长度为允许总长。


*若两个或两个以上条条形缺陷相邻间距小于其中小缺陷长度,则按单个条形缺陷计算,其间距也应计入条形缺陷长度。

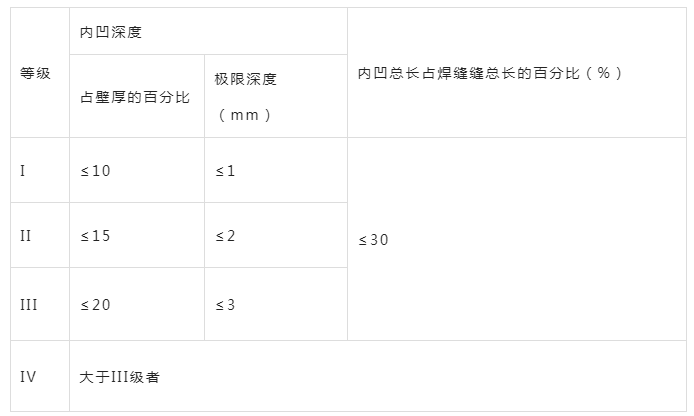

钢管环焊缝根部内凹分级表

钢管环焊缝未焊透分级表
