42 焊缝根部扫描程序

输入标题


输入标题



画出10个常见的焊缝根部状况供大家分享,请大家照我的方法去做就会准确地检测根部状况。



温馨提示:

本系列专栏案例均在夏紀真老师的网站发布过,经作者本人修改和补充后,由本公众号发布,以满足当下年轻人互联网浏览习惯。

#

实战案例专栏 /   案例42

缝的超声波检测时最难检测的位置就是对接焊缝的根部,而这个位置又是最容易产生缺陷的位置,因为焊接时它是最难焊接的位置。


超声波检测如果把根部问题解决了其它位置就很容易检测。


根部检测的巧妙在于以下几个要点:


1.探头的选择:45度对端角最敏感定位最准确,但是由于其声程短焊缝表面加强层如果不打磨平的话,探头无法靠近焊缝根部,厚板或焊缝表面打磨平时用45度探头。


70度对焊缝根部的焊镏不敏感,而且其声程与深度约1:3的比例,这样就容易将焊镏与未焊透展开分辨出来,所以簿板用70度较好。


避免用60度折射角,因为60度探头声束入射根部时,与焊缝的焊镏形成敏感的反射回波,而且有「缩短声程」的假象造成根部未焊透的误判。


2.灵敏度的选择:对比试块用同材料同厚度同形状加工1X1MM锯槽(API RP 2X建议用1.6X1.6MM方槽)千万不要用扫查灵敏度(DAC+14dB)或者直径1.5mm橫通孔的灵敏度來检测根部,它会造成「放大」缺陷,將小小咬邊當成根部未熔合。


3.高频率小尺寸的探头比低频大尺寸的又要准确些。一般来说碳钢用4-5MHz,8-12直径的探头已经能解决焊缝根部问题了。


4.TKY接头的对接用声程法,不要使用深度法。


5.有需要时1:1作图法展示根部详细位置与声波的关系。


我在此画出10个常见的焊缝根部状况供大家分享,请大家照我的方法去做就会准确地检测根部状况。

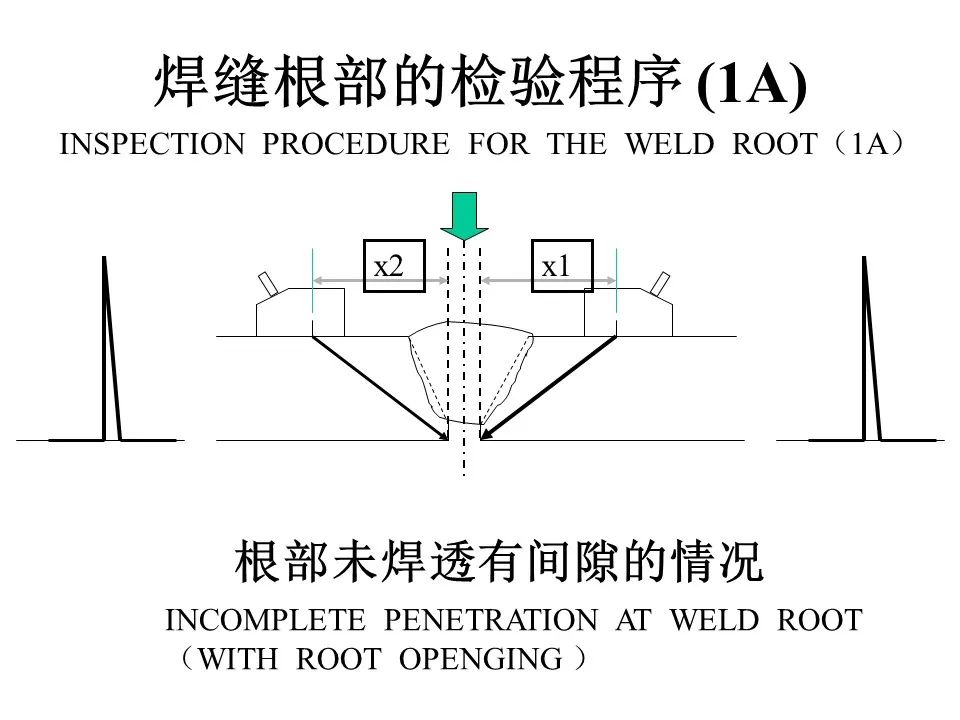

(根部未焊透有间隙的情况(1A))

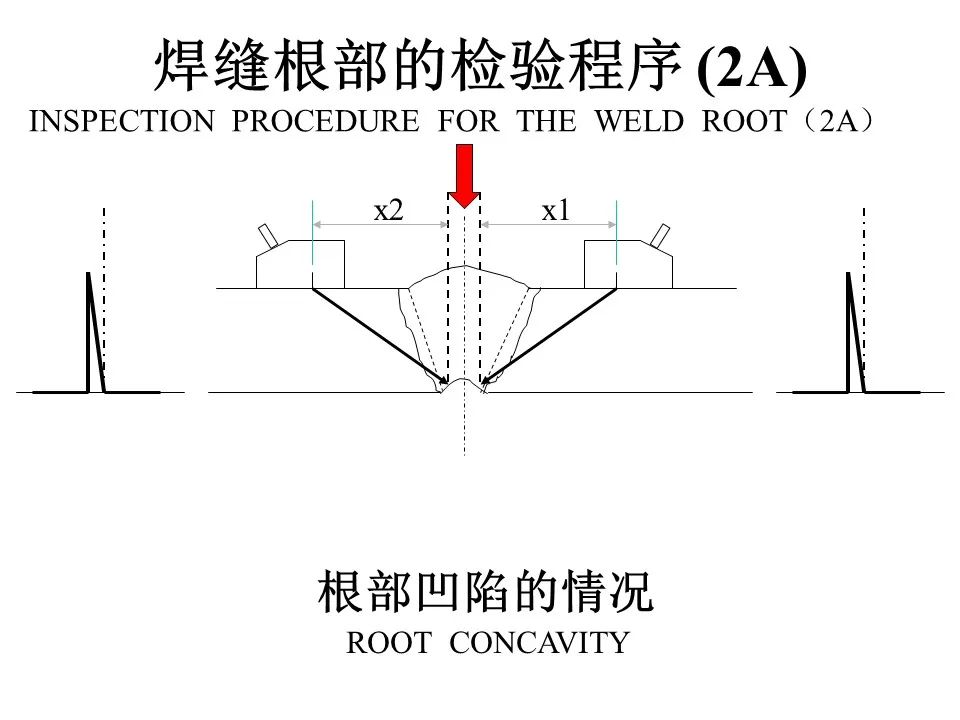

(根部凹陷的情况(2A))

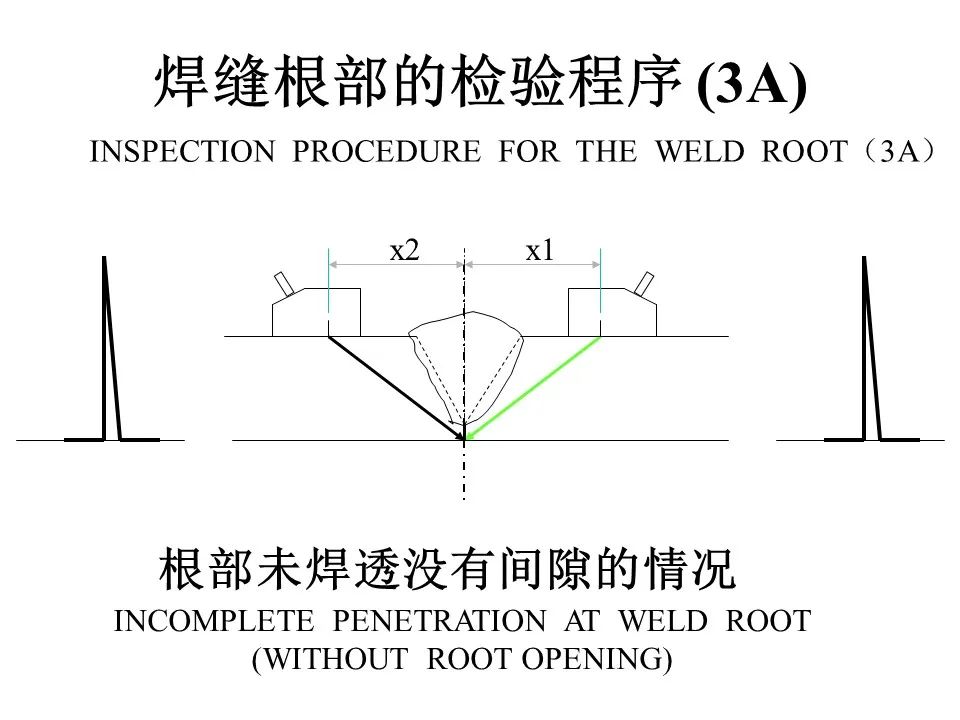

(根部未焊透没有间隙的情况(3A))

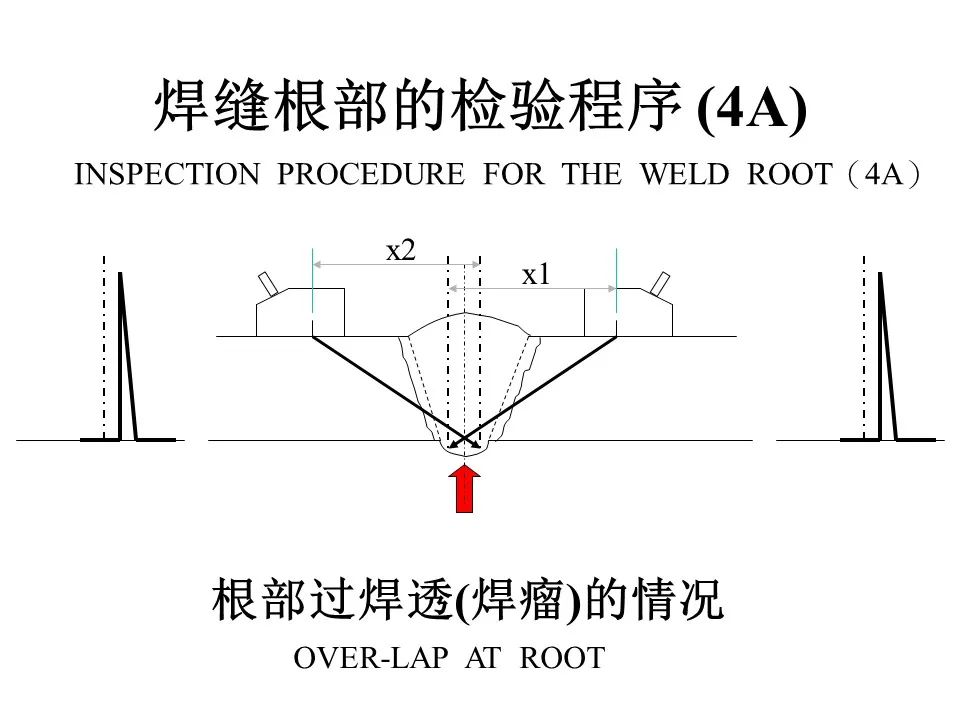

(根部过焊透(焊瘤)的情况(4A))

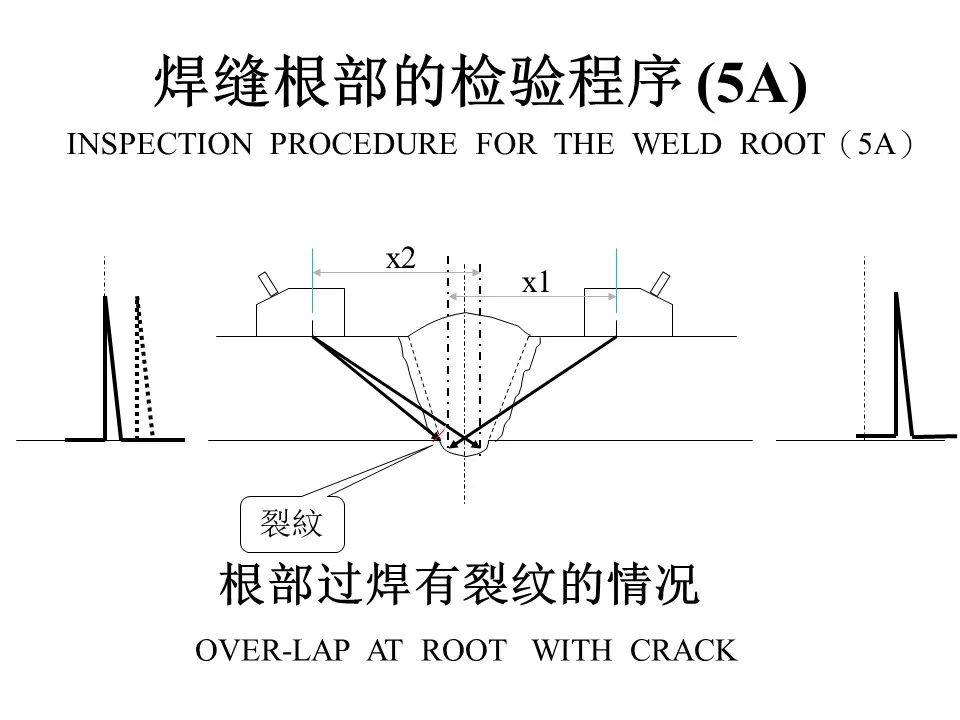

(根部过焊有裂纹的情况(5A))

(根部有错边(高低)的情况(6A))

(根部垫板离开焊缝时的情况(7A))

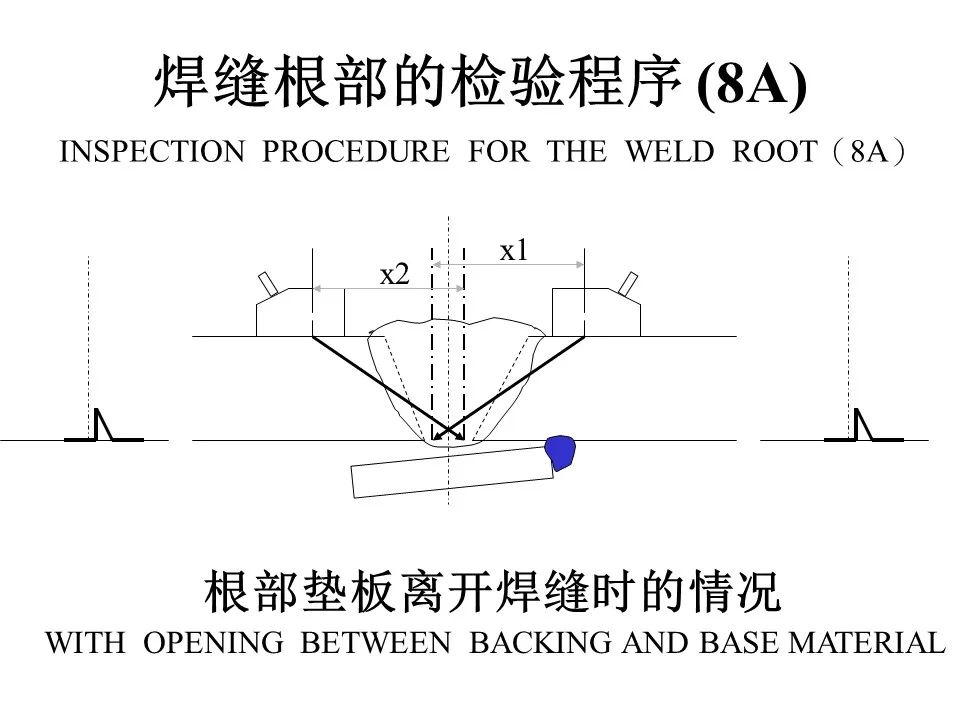

(根部垫板离开焊缝时的情况(8A))

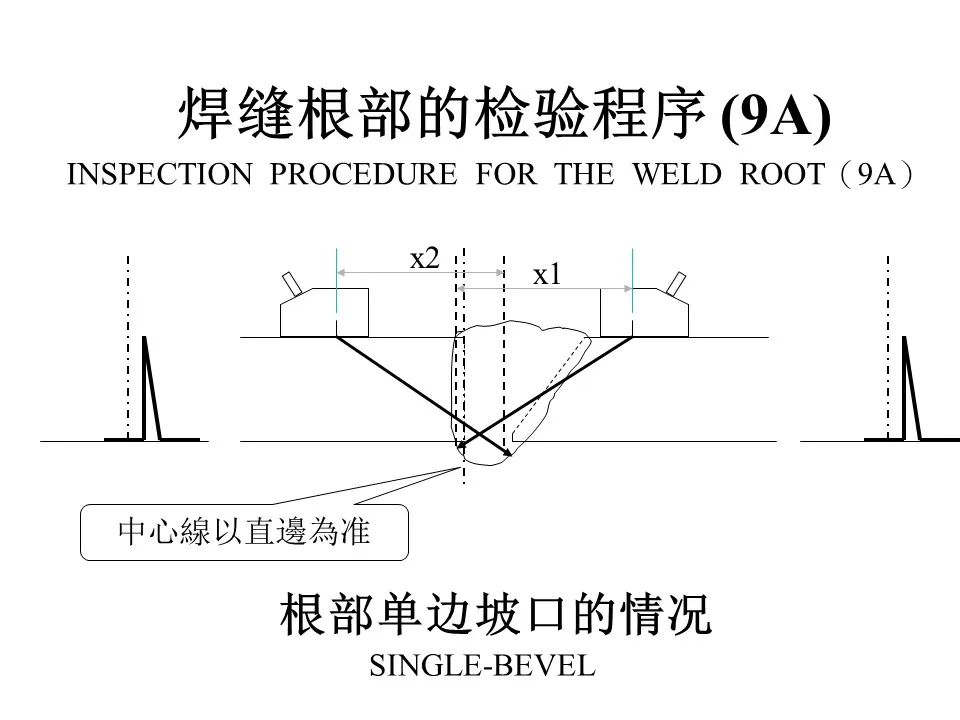

(根部单边坡口的情况(9A))

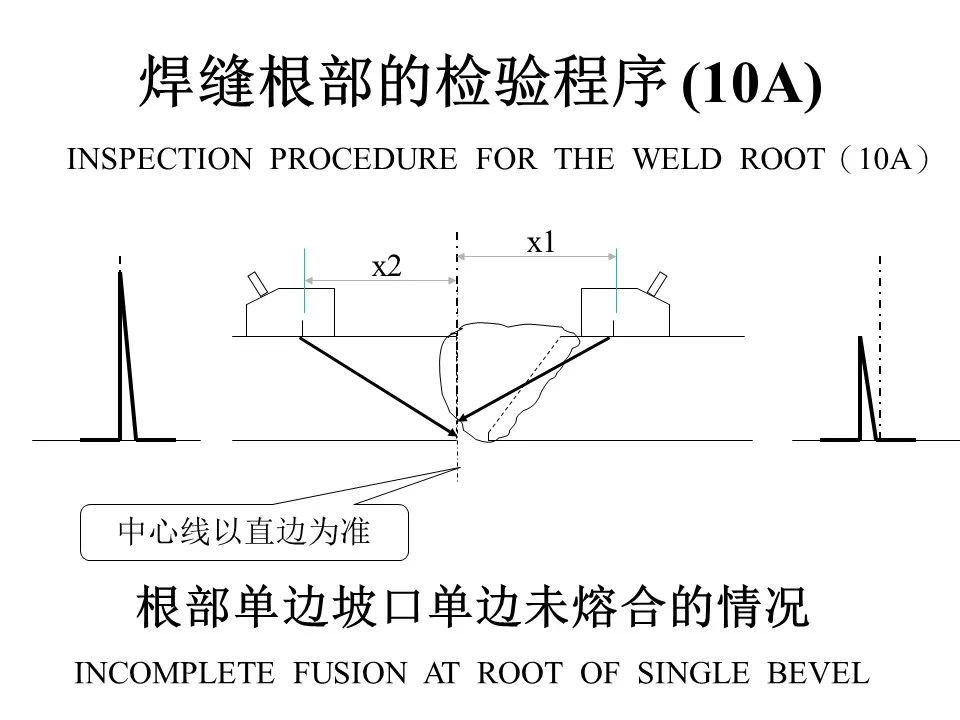

(根部单边坡口单边未熔合的情况(10A))
