实战案例专栏 /   案例37

2001年香港有个老板在青岛郊州某钢结构厂加工一批钢结构,当中有批构件需要做螺栓焊,故他特地从香港买来一台美国名牌Nelsion Stud Weld的螺栓焊机和全部进口的螺栓,直径5/8”(15.80mm)到这家厂。



有一天下午,他叫结构厂的工人尝试按照焊机厂家提供的焊接参数焊接几个螺栓看看;


可是焊接后的结果令人大感失望,焊了十多个螺栓却没有一个是焊得好的,只需用铁锤一敲就断掉了,有些用脚都可以把其踢断。(见下图1、2)

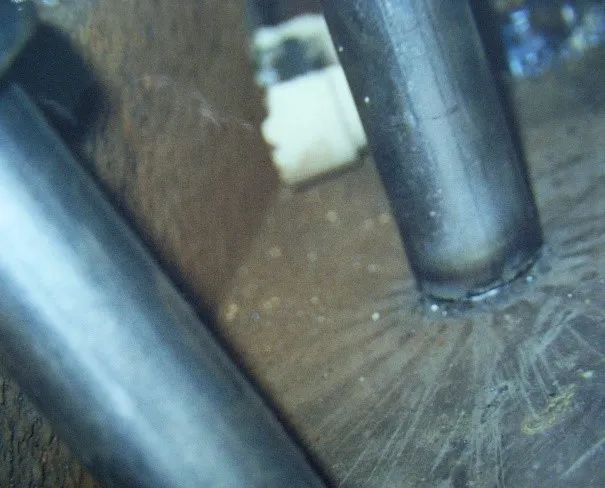

(图 1 用脚都可以把螺栓踢断)

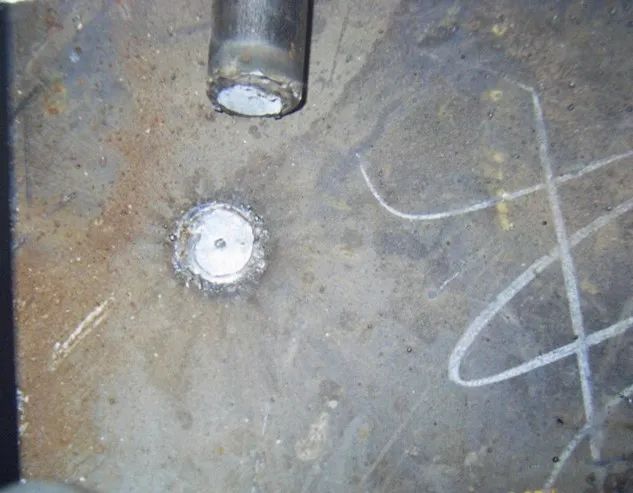

(图 2  全部都没办法焊得好)


香港的老板吓了一跳并慌忙叫停:「别试了,再试就把螺栓都试光了!因为从香港报关进口的螺栓备用货不是很充足啊。」


刚好走过看到这情况,连忙问焊接工程师有关他们在焊接时的工序和参数,工程师告诉我,所使用的电压电流和通电时间操作方法表面状况等等,全部都是参照原焊机厂所给出的参数设置的,而且螺栓也是原厂制造的。(见图3、4)

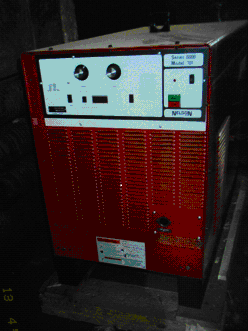

(图 3  美国名牌螺栓焊机  )

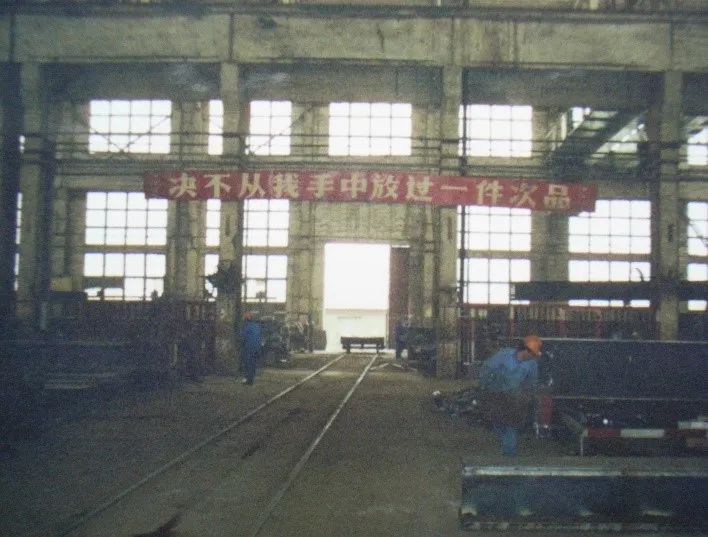

(图 4  工厂里挂着的标语)


老板也说:「这部焊机与香港使用的是同一型号及同一厂家生产的,上星期在香港使用时还好好的,为什么你们就焊不好?」


老板突然责怪结构厂的工人水平不行,结构厂的工程师也感到纳闷不思其解。



笑着对香港老板说:「时辰未到!今天晚上就让我留下来帮你焊几个吧!你们先回青岛酒店休息,明天早上再来看看,我保证能焊得好!」



与老板一齐来还有业主代表和顾问公司的高级工程师更加不理解,其中有位老头不肖地看了我一眼说:「我在香港做了几十年从未听过焊接要等时辰,什么时辰不时辰,难道你是黄大仙吗?


问公司的高级工程师也说:「没可能吧!所有的电压、电流和时间都是按厂家提供的参数设定的,电源电压表上显示在380v很正常啊!」


他们没有一个人愿意相信我的说话



「时辰末到?」老板疑惑地看着我说道!


接着又说:「焊接螺栓还要看时辰吗?我倒从来没有听说过。」


我说:「放心吧,你先回酒店休息,把你的『儿子』留下来陪我,时辰一到保证能焊得好。」


我要他们先回酒店休息,待明天来看看我的结果再说。



二天他们回来看到我焊的几个螺栓在钢板上,我叫他们试用大锤敲打螺栓,按标准要求打弯成90度不得有破裂和断裂,果然没有断裂。(见图5)

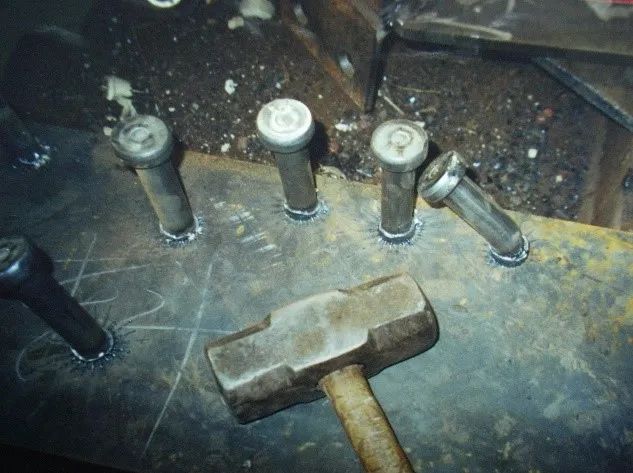

(图 5 用大锤敲打钢板上的螺栓没有断裂)


板看到这种情况很高兴,追问我是什么原因,我说:「在大陆电力供应很紧张,因为白天每家工厂都在开工,大家都在同一时间使用电力时,电力就明显不足和不稳定了,特别是有效功率因素不足,有效功率因素比喻说应该是0.85,但是白天工作时间时可能只有0.70;


若仍按电压乘电流乘功率因数(P=VxIxQ)来计算,实际功率的确少了很多,而螺栓焊需要的瞬间电流很大,必须要有强大和稳定的电源才能焊得好,可是白天我们看到的电压是虚数而且不稳定故此无办法焊得好


当晚上十二时以后大多数厂家都休息了,这个时候的电力就相对稳定了,功率因数也会提高,这样就可以按原焊机厂提供的参数进行焊接了。」


这晚我们等待到十二时以后才进行焊接,果然全部都没问题了。


据试验结果,我建议结构厂若要焊螺栓就在晚上十二时以后进行或是向电力公司申请某段时间单独向工厂供电,或是逢星期一、三、五供电,而二、四、六就停电给其他公司。



最后这项工程在指定的「时辰」内圆满地完成了全部的螺栓焊接。


看后点评


然,影响螺栓焊接质量还有很多很多其他因素,我们在看问题的时候要找出主要因素,不要把问题复杂化,才能快速地解决问题。
