24 超声检测之策略和步骤


输入标题


输入标题



有规律常出现疲劳裂纹的关键位置,可参考曾出现过断裂事故的情况和原因,推断裂纹最可能的起源点在那里,从断口分析找出来疲劳裂纹源头的特征,同时应考虑构件的特性。



温馨提示:

本系列专栏案例均在夏紀真老师的网站发布过,经作者本人修改和补充后,由本公众号发布,以满足当下年轻人互联网浏览习惯。

#

实战案例专栏 /   案例24

1.锁定目标位置


1.1使用的年期;

1.2制造的年份;

1.3使用过程

1.4常出现问题的位置;


有规律常出现疲劳裂纹的关键位置,可参考曾出现过断裂事故的情况和原因,推断裂纹最可能的起源点在那里,从断口分析找出来疲劳裂纹源头的特征,同时应考虑构件的特性


Ø材质:铜、铁、钢、合金;

Ø制造方法:锻造、铸制;

Ø加工方法:机械加工、焊接;

Ø形状尺寸:厚度、直径、台阶、锐角以及整体结构等;


2.作图分析


有原厂图纸时按1:1 比例绘制实物扫查图;没有图纸时,用UT测量出其主要尺寸和构件上的特征,例如:全长、直径、厚度、台阶、键销槽、油孔等,作简易图和扫查图,同时亦需要参考结构图上显示之内外尺寸。


从图上作“三看”分析,以主声束计算,分析直探头及斜探头能有效扫查到范围和无法扫查到的位置, 对照实物上的或以前曾出现的裂纹位置。


针对不清楚、有混淆的回波,采取“四换”方法 - 换角度、换方向、换位置、换方法解决。


3.应用仿真/真实试块


对比试块 :


3.1按照实物,加工仿真试件幷加上人工缺陷。

3.2用真实构件上加上人工缺陷。

3.3直接使用已有裂纹的真实构件作试块。


4.现场探伤


在现场往往需要在不拆开或者尽量少拆开的情况下进行检测。


注意:若检测整批所有相同的构件时,就算全部都有可疑讯号时,却不一定就是缺陷。


5.表面处理


表面处理状况很大程度会影响试验结果:


Ø表面是否平整?

Ø有否倾斜、凹凸等?

Ø有否腐蚀凹坑、粗糙表面?

Ø油漆、涂层等要否去除等?


6.耦合剂涂抹


机油、黄油、浆糊、水、甘油;


7.透声性能测验


对比多于一件相同试件的底波,设置回波在80%FSH时的分贝值,例如:直径50以上长度1000mm轴,用低频2.5MHz 20mm直探头作A型扫描,结果以30dB以下者为良好;30~50dB可以探伤;60dB以上不适合探伤或者只能局都探伤,不能全长检测。


透声性能差有两个原因:


Ø材料本身晶粒粗大或未经热处理调质的材料;

Ø存在疲劳现象(小心很有可能已经有裂纹,在常出现裂纹的位置会有像焊缝热影区的反射回波,这是产生裂纹前的「预兆」,必要时要采取定期的监控检测)。


8.仪器量程调校


设置底波在80%FSH,测量构件尺寸是否与图纸有出入,若有则作出记录。进行分段检测:


Ø全程(全长);

Ø两端或局部;

Ø重点部位(可能出现裂纹的目标位置)。


灵敏度可用1mm锯槽深度为基准(若有真实裂纹作对比是最好的参考试块)。


9.回波分析


出现正常回波的,分析台阶、油孔、键销、过盈配合组件;


出现可疑回波时,要确认是否缺陷回波, 最好从两个方向或两种角度都能看见该回波,这对确定缺陷有很大的帮助。


发现缺陷后的确定步骤如下:


Ø重新校验仪器(量程、角度、灵敏度);

Ø再次扫查找出之前的缺陷回波(重复性);

Ø对比其它同样构件,是否在相同位置也有回波,或者回波大小有否不同?

Ø从另一方向或位置扫查(方向性);

Ø换角度扫查(方向性);

Ø换方法(如果可以拆出或者靠近时:用内窥镜、磁粉、渗透探伤法)。


个案分析

隧道通风系统中的抽风扇主轴断裂事故分析及探伤步骤。


1.事故经过


某隧道通风系统中的抽风扇主轴出现断裂,连续引致了两次风扇叶片断裂事故。


查看有关机件使用时间仅不足四年(见图1),从断口看到的是典型的金属疲劳断裂(见图2,图3),断口的起源是从“圣诞树”两侧的圆弧坑底开始扩展到两侧角焊缝,再侵入螺栓引致最终断裂。


(图1)

(图2)

(图3)


有关该机件的一些资料如下:


Ø风扇型式/产地/编号:德国;

Ø使用时间:不足4年;

Ø叶片整体结构:螺栓与10mm厚度的钢板切割成的“圣诞树”焊接而成一体;

Ø断口图貌出现的位置:从“圣诞树” 第一圆弧凹坑处开裂焊缝螺栓母材最后断裂;

Ø现场条件:要求在不拆开叶片的情况下进行现场检测-只能采用超声波检测!


注意:根据这种型式的裂纹走势,若裂纹断裂之扩展未传入螺栓本体,用超声波方法是无法检测出来的!这点一定要事先告知客户,这是结构上的局限性,也可以说是超声波的盲区。


2.作图分析(纸上谈兵)


1:1作图可以看到,用0˚探头检测时,对小裂纹(1mm 以下)有可能无法检测到,因为:


Ø在螺栓的左侧,樽颈位直径只有Φ35mm,而螺栓是Φ42mm;

Ø右侧加工成大圆孤出现裂纹的位置也大于 35mm,也就是说,直探头的声束波受Φ35mm的樽颈限制,而无法抵达到大圆弧出现裂纹的位置,若单一使用0˚直探头就可能漏检,除非裂纹大到 Φ35mm以下;

Ø通过1:1作图可以看到,用小角度的纵波斜探头,主声束是可以抵达大圆孤出现裂纹的位置,我们选用了6.5° Φ20mm 2.5 MHz纵波斜探头,效果很好(见图4,图5);


(图4 X光片)

(图5)


3.仿真试块


仿真加工一个同材质、同样形状尺寸的螺栓,幷在大圆弧估计出现裂纹的位置,用1mm宽锯片锯一个1mm深的锯槽,然后用6.5˚探头测试调校仪器,在 147mm声程位置能清晰出现回波80%FSH,没有任何杂波,而且对比没有锯槽的方向不会出现回波,这样的效果就很好!记下这灵敏度,备存检测数据,待到现场时使用。


4.真实试块


将叶片解体得到螺栓连“圣诞树”的构件,在“圣诞树”的第一圆弧凹坑位置用1mm宽锯片锯槽,深至刚好在螺栓大圆孤的表面。


用0˚和6.5˚探头测试,真实的螺栓整圈在140~142mm声程位置会出现一个有规律的回波,这可能是螺栓右侧台阶和大圆弧的R位置,在6.5˚射入时正好垂直,所以有一正常回波,而0˚探头因为方向不垂直没有回波。


将探头方向对准有锯槽的位置,调校灵敏度,使锯槽讯号达到80%FSH,从图6,图7可以看到出现两个回波,前面142mm是正常的圆弧角反射回波,后面149mm回波是锯槽回波。储存这讯号和参数,留待现场时调用即可。


(图6)

(图7)


5.现场检测


客户工程人员拆开外壳和前罩,我们可将每一个螺栓头平面的油漆、垃圾等刮去,有需要时可以用手磨砂轮磨平表面即可。


由于风扇是横向安装和风扇是可以旋转的,我们只需要站在最底层,将探头垂直放在螺栓头上,即可按以下步骤进行探伤。


5.1 用0˚Φ20mm 2.5MHz或0˚ Φ14mm 5MHz探头进行:


Ø设定250mm量程、底波80%FSH 加10dB扫查;

Ø看到底波和检测左侧螺栓的螺纹,重点在螺栓的樽颈位置;

Ø若有不正常回波,记下幷储存回波DataSet。


5.2 用6.5˚ Φ20mm 2.5MHz探头:


Ø沿用0˚探头设定好的250mm量程即可;

Ø用仿真试块上1mm锯槽设置回波80%FSH;

Ø或用真实试块1mm锯樽设置回波80%FSH;

Ø注意探头方向要垂直于轴心;

Ø正常情况下整圈都会有一个单一的台阶圆角回波;

Ø此探头重点检测曾经出现断裂的位置。


5.3 当出现回波与仿真/真实试块回波一样的时,分辨回波高度、判断为三个等级:


ØA 级 - 小于1mm;

ØB 级 - 等于1mm;

ØC 级 - 大于1mm;

ØD 级 6.5˚和0˚都能发现。


5.4 记下螺栓编号和风扇的型号、编号、整理报告。有需要时拆开后用其它NDT方法验证!


6.检测结果


6.0 现场超声波检测结果:发现有可疑反射回波A和D级,建议拆卸和熔解铝合金叶片,验证超声波的检测结果。


6.1 结果与我们之前的判断非常吻合,而且发现裂纹未进入螺栓本体时超声波是无法检测出来的,其它的等级都与我们之前的校验灵敏度标准吻合。

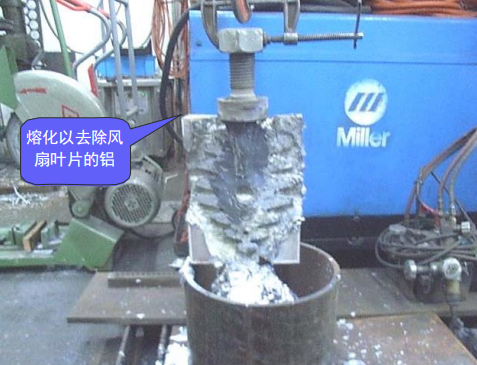

(用火熔解铝合金)

(刚刚进入螺栓本体的裂纹 A 级)

(未进入螺栓本体的小裂纹)

(D 级的大裂纹 X 光也能检出)

(D 级的大裂纹几乎快断了)

(熔解后的螺栓和“圣诞树”)
