07 5mm长的裂纹看得见吗



输入标题


输入标题




很多从事 NDT 的人员以及外行人都看不起渗透和磁粉检测方法,可是往往是在最关键的时候它可以发挥最好的效果,真的是「功德无量」



温馨提示:

本系列专栏案例均在夏紀真老师的网站发布过,经作者本人修改和补充后,由本公众号发布,以满足当下年轻人互联网浏览习惯。

#

实战案例专栏 /   案例07


2009 年7月的某日,我接到政府某部门的一位高级工程师來电话问我,他说:“收到城中某教授出的一份报告,说5mm长的裂纹是看不见的,我不同意他这种说法,你是NDT专家你有什么看法?”


听他的语气我猜想他可能是输了官司,一股满不服气的态度。


我笑着说:“我既同意又不同意。”


他问:“为什么?”


“这要看裂纹的开口间隙有多大,如果在表面开口间隙小致人眼见不到的情况时是看不到的,因为人眼的分辨能力是有限的,微米级的裂纹不管有多长,人眼是看不到的。” 我说。


他仍然是不同意地说:“一个人在正常的情况下应该看得见的,不能一概而论说看不见的。”


我告诉他:“我曾经用超声波检测轴类零件时,直径110-120mm整圈都有裂纹,几经辛苦拆卸出來后,却无法用肉眼看见裂纹,我的客户还臭骂我呢!”


最后我用渗透和磁粉检测看到裂纹后,客户才接受我的检测结果


我又说道:您等等我马上将我以前做过的图片电邮给您看看。(见图1,2,3,4)


(点击图片可查看大图)

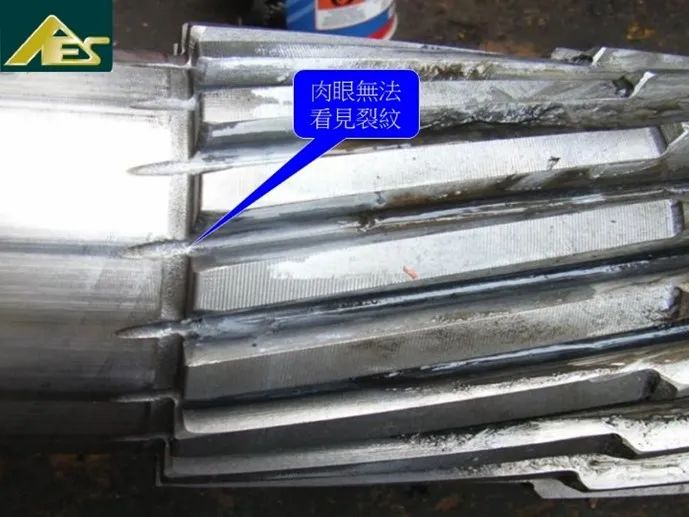

⬆ 图 1 肉眼无法看到裂纹

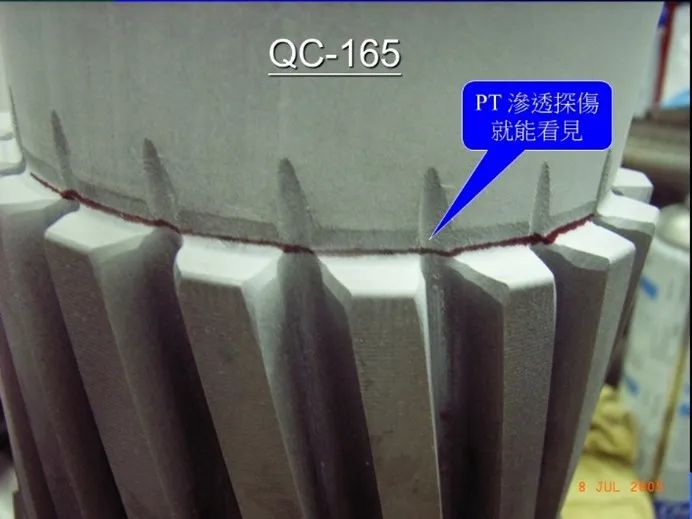

⬆ 图 2 渗透检测就轻易看到

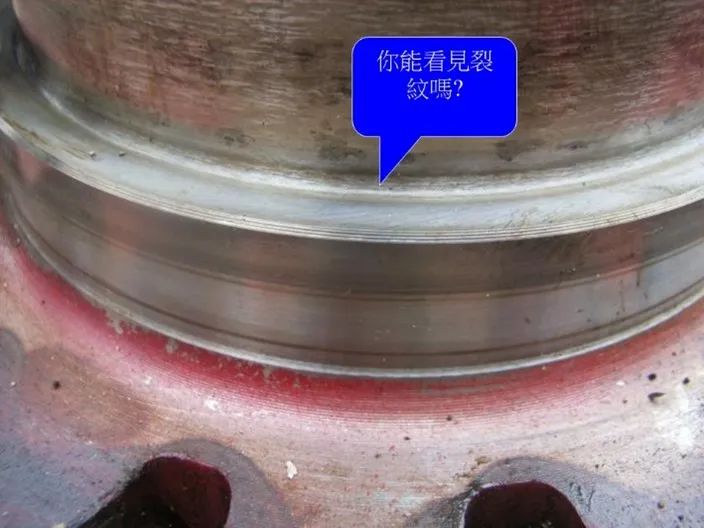

⬆ 图 3 肉眼无法看到裂纹

⬆ 图 4 磁粉检测就轻易看到


是否看得见,要具备有以下条件:


1.5mm长裂纹是否看得见,还应该要考虑到「裂纹宽度」也就是我们所习惯说的“开隙度”,它是直接影响人眼能否看到的关键参数。


2.至于人眼的极限尺寸,还与人眼视力、视角、照明条件、背景(反差)等有关。在黑色的背景下看黑色裂纹,或在白色背景下看白色裂纹,肯定是看不见的。


3.人的头发粗细约在0.1mm左右,正常视力的人就比较容易看到放在白纸上的黑头发丝。


4.人眼所能见到的极限只能是毫米级,微米级我们是看不到见的。


5.渗透探伤是可以分辨出0.5微米开隙度的裂纹。


他看完图片后马上又打电话给我表示感谢,我告诉他说:“人眼所能见到的最小尺寸是有限度的,小于人眼的缺陷要靠NDT方法才能有效检测出來,如果您有需要检测时最好找我们检测,我保证能让您用肉眼看得到。”


“哈!哈!哈!…”他高兴地笑起來啦!


各位读者您们千万不要小看渗透和磁粉检测方法,很多从事NDT的人员以及外行人都看不起渗透和磁粉检测方法,可是往往是在最关键的时候它可以发挥最好的效果,真的是「功德无量」
