通过实验阐述PSM-5五点试块使用和维护

发布日期:2021-07-30 10:35
0w
PSM-5试片堵塞及试片维护

上周,小翼同学分享了关于《PSM-5五点试块在荧光渗透中的使用和维护》,本周小翼同学从网络上查找了一份不错的资料整理完成在此和各位有兴趣小伙伴一起交流学习!本篇内容参考资料来自中国航发西安的田锦娟,徐亚亚,周嘉梁(排名不分先后)发布的《解决PSM-5试片堵塞及试片维护方法研究》一文。

01 PSM-5五点试块角色之重

渗透检测结果的可靠性在很大程度上依赖于是否采用了合格的的渗透检测系统,而PSM-5试片是用于检验荧光渗透检测系统性能的有效工具。但往往因各种因素可能导致PSM-5试片失效,产生了不必要的意外的结果,本文通过试验对故障试片进行分析,从而得出有效的解决方法,以便大家用于日常使用PSM-5五点试块后的维护。
领翼商城-五点试块的使用细节

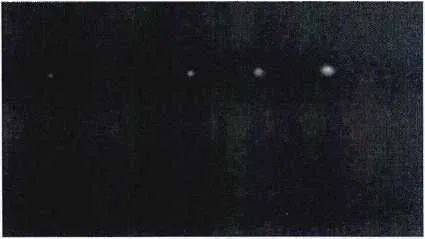

PSM-5型试片是由镀铭面和中等吹砂面组成的,镀铭面上由大到小排列5个人工星状裂纹,裂纹一般浅而细微。不同灵敏度渗透液所获得的可见裂纹显示数量和尺寸各不相同,当试片上人工裂纹被堵塞时,就不能准确反映整个检测系统。例如超高灵敏度的渗透液在进行系统性能试验时,正常情况下应能够在紫外灯下看到5个人工裂纹显示,如下图所示(4级灵敏度);

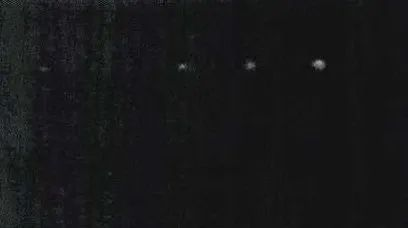

由于操作和后期维护不当,试片裂纹堵塞,此时在紫外灯下裂纹显示数量将出现少于5个或者有部分裂纹显示尺寸达不到合格的尺寸范围,如图所示(4级灵敏度):
02 PSM-5五点试块堵塞原因

在日常工作中,常常出现PSM-5型试片裂纹堵塞现象,针对此现象,本文结合试验及笔者们的工作经验认为:试片本身的人工裂纹缺陷浅而细,在长期使用过程中,如试片清洗不及时或清洗不彻底,从而导致缺陷中的渗透液残留并干涸,引起试片堵塞。根据这一分析,文中进行以下试验。
psm-5五点试块适用的渗透标准
03 PSM-5五点试块模拟堵塞实验

试验1:对堵塞试片进行荧光试验

(1)釆用后乳化4级渗透液RC-77对试片进行渗透15分钟,滴落15分钟;
(2)预水洗水压为200kp漂洗试片,水枪距离试片表面的距离至少为300mm;
(3)浸泡法施加乳化剂ER-83A,乳化时间为90秒;
(4)在烘箱中干燥试片,时间为15分钟;
(5)在喷粉柜进行爆粉,显像剂为D-90G,显像时间为15分钟。
(6)在距离为38cm处紫外灯下观察试片。

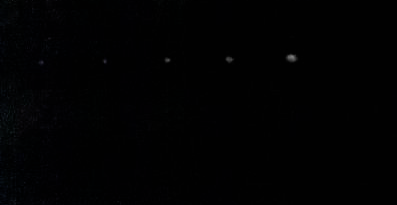

通过观察试片,其可见显示为4个可见裂纹显示。利用丙酮擦拭方法对试片未可见显示进行擦拭后,并施加干粉显像剂显像10分钟,试片上仍为4个可见裂纹显示。如下图所示:
试验1结论:釆用正常的系统性能试验参数不能得到满意的结果,堵塞的人工裂纹无法形成荧光显示。为了进一步消除裂纹堵塞现象,采用试2处理试片。

试验2:d型显像剂处理试片
(1)对试片上的可见显示不断进行丙酮擦拭,以便把缺陷中的渗透彻底清洗。

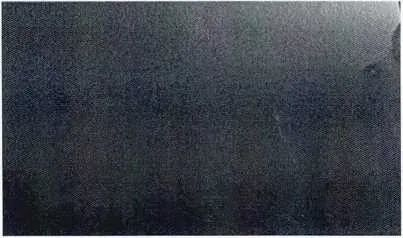

(2)擦拭数次后再利用d型溶剂悬浮型显像剂显像10分钟,如下图所示:
在紫外灯下观察试片上的可见显示,试片上无任何可见裂纹显示。

试验2结论:d型显像剂在常温下不能将试片裂纹堵塞处的渗透液吸附出来。为了进一步清除试片裂纹堵塞情况,进行试验3。

试验3:d型显像剂加温处理试片。

(1)d型显像剂喷涂在试片裂纹处;

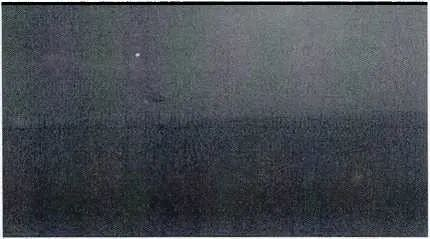

(2)将试片放入热空气循环烘干箱中,烘箱温度为62°C,烘干时间为10分钟,如下图所示:
在紫外灯下观察试片上的可见显示,此时可以观察到堵塞裂纹处形成清楚的星状裂纹显示。

试验3结论:d型显像剂加温处理试片后,可以将缺陷中残留的渗透液吸附出来。为了进一步确认试片堵塞裂纹已被恢复,本文进一步进行了试验4来验证。

试验4:对试片进行荧光试验

(1)重复试验3中的步骤直到试片的堵塞点中的渗透液全部被吸附出来为止;
(2)利用专用超声波清洗机对试片进行彻底清洗;
(3)利用渗透液RC-77进行荧光渗透试验;

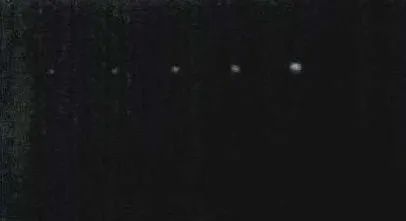

如下图所示,试片在紫外灯下观察到4个可见裂纹显示。
试验4结论:试片堵塞问题并未彻底解决,试验3中所观察到的B点荧光显示,只是裂纹中的一部分残留溶液被吸附出裂纹表面,但仍有残余溶液堵塞裂纹开口,导致本次试验失败。为了进一步清除人工裂纹中的残留物质,本文进行试验5。

试验5:采用酸对试片裂纹进行腐蚀处理

(1)重复试验3中的步骤直到试片的堵塞点中的渗透液全部被吸附出来为止;
(2)利用专用超声波清洗机对试片进行彻底清洗;
(3)在试片的裂纹处滴上2滴浓度为0.05mol/L的稀硫酸5分钟;
(4)用水清洗试片并烘干2分钟;
(5)利用超声波清洗机清洗试片15分钟;
(6)利用RC-77进行荧光渗透试验;

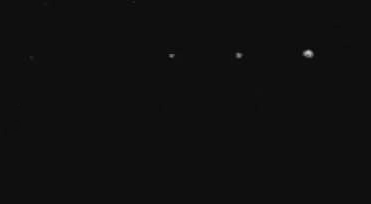

如下图所示,试片在紫光灯下观察到5个可见裂纹显示。
试验5结论:试片堵塞问题在试验3和酸腐蚀的情况下试片恢复原来的状态,说明此方法是能解 决试片堵塞情况的。

04 PSM-5试块的实验总结

从以上试验过程可以看出处理PSM-5试片堵塞的情况,是利用d型显像剂对试片彻底清洗,在利用中性酸去疏通试片表面开口缺陷,就能很好的解决试片堵塞问题。

05 PSM-5五点试块日常维护细节

在日常工作中,在进行荧光检验系统性能校验的试片应每次使用后立即清洗净。如果不及时清洗或者清洗过度就会导致试片堵塞以及试片破损。所以对试片进行正确使用、清洗和维 护可以延长试片的使用寿命。

(1)每日应对使用中的试片使用专用超声波清洗机对试片进行清洗,丙酮溶液覆盖试片,至少5分钟。
(2)应每月对使用的试片进行维护,釆用电离水配置20%浓度的Magna-Vuto溶液加热至60°C对试片进行维护。
(3)将试片保存在50%丙酮与50%酒精的混合液体中。
