射线探伤常见缺陷图册2——未焊透Lack of Penetration
发布日期:2019-12-24 22:28

定义:未焊透是指母材金属之间没有熔化,焊缝金属没有进入接头的根部造成的缺陷。

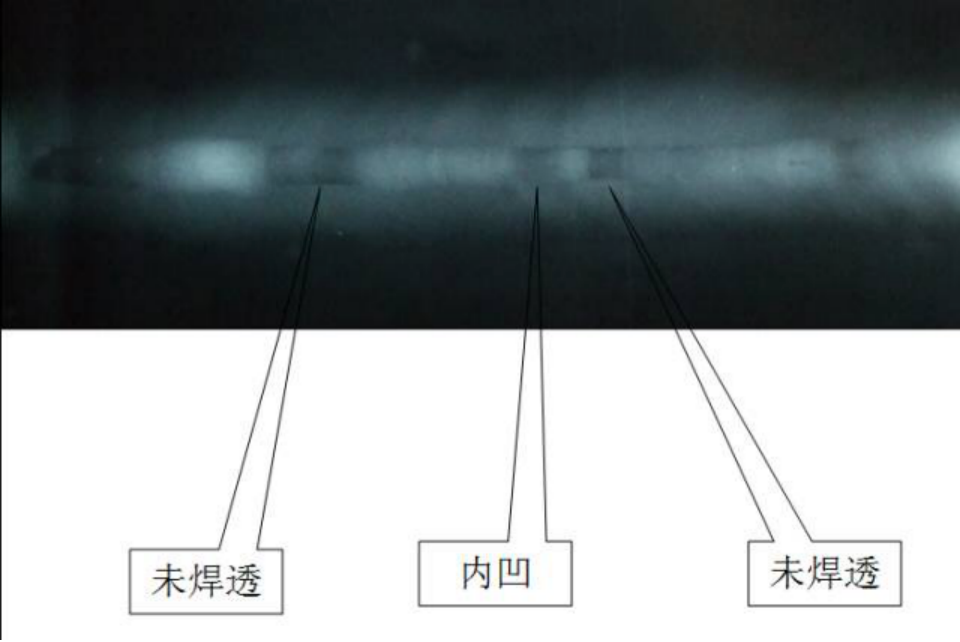

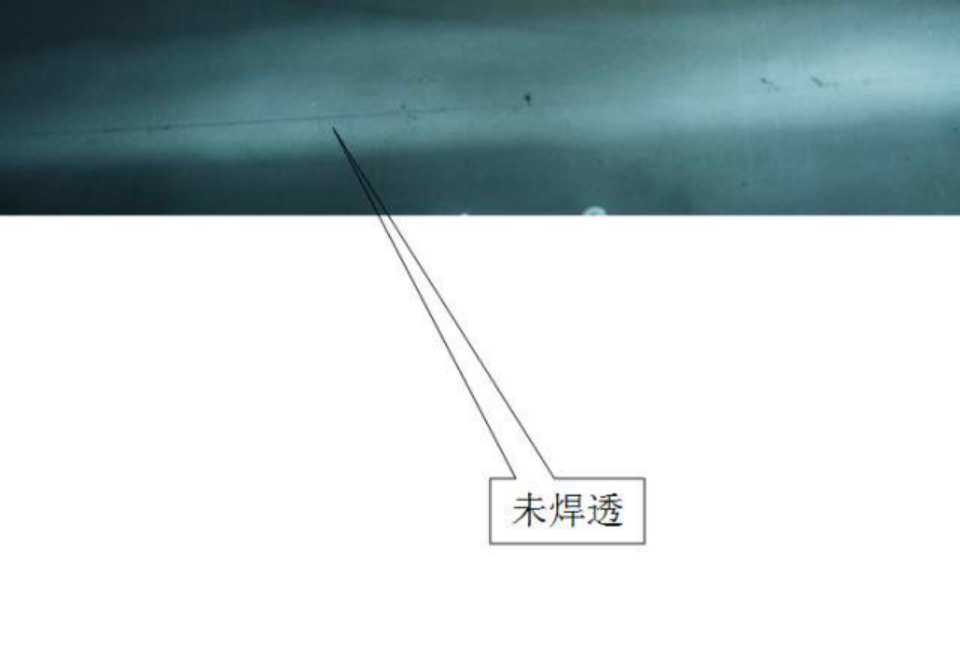

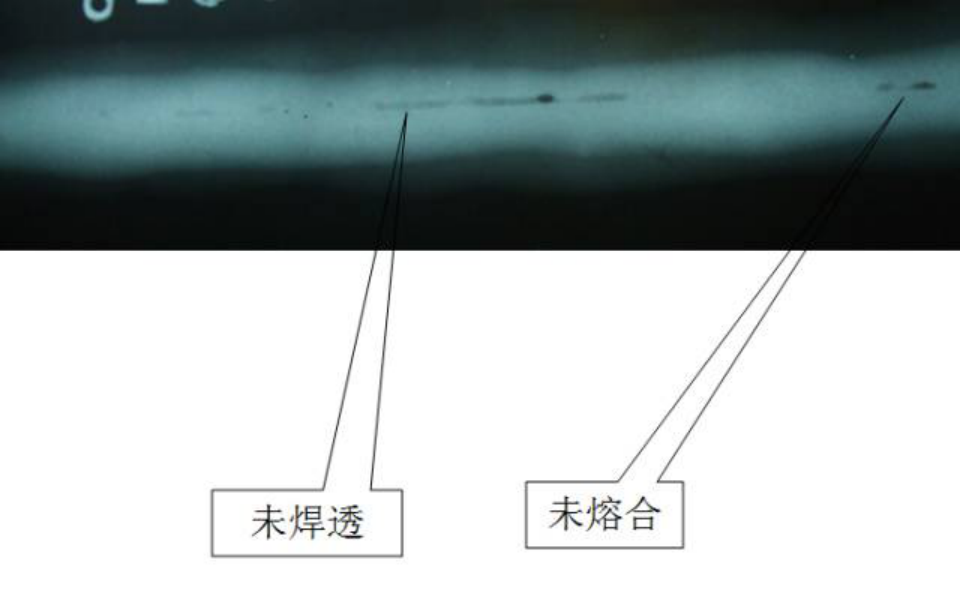

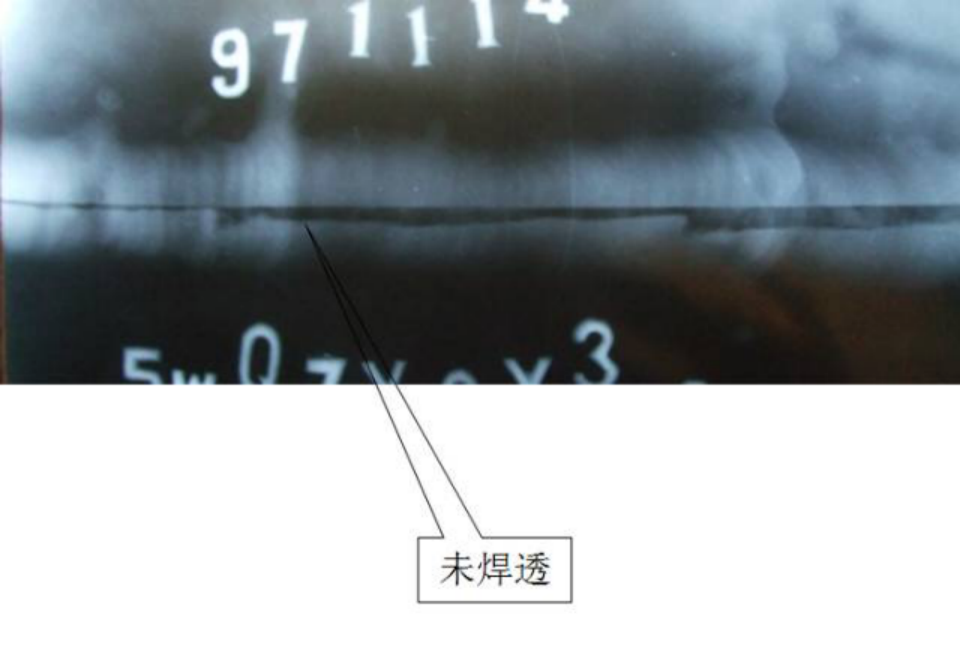

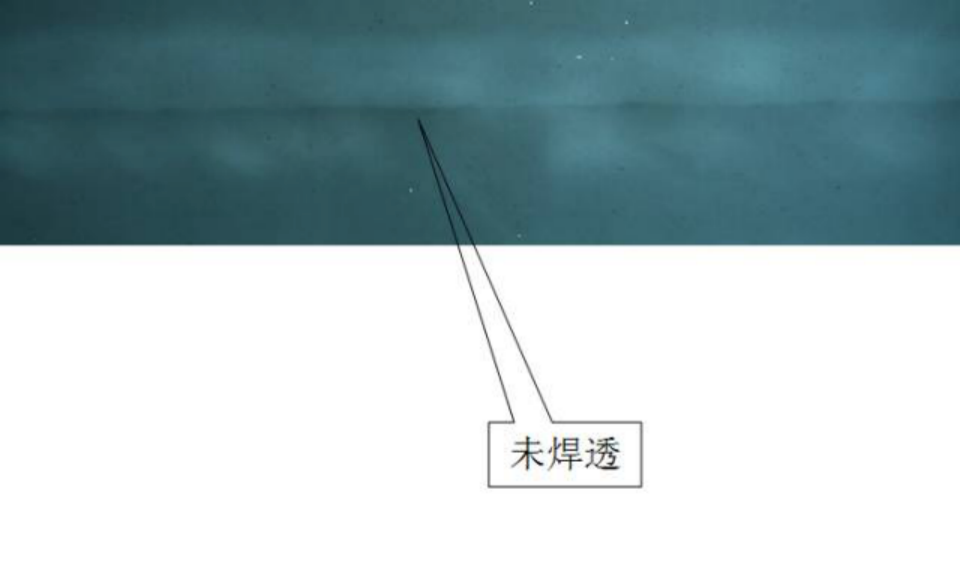

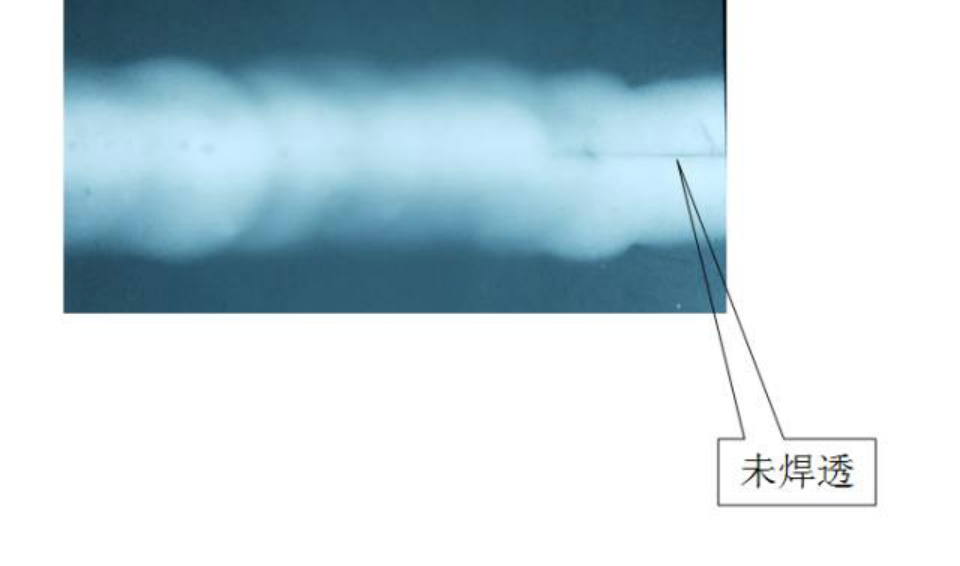

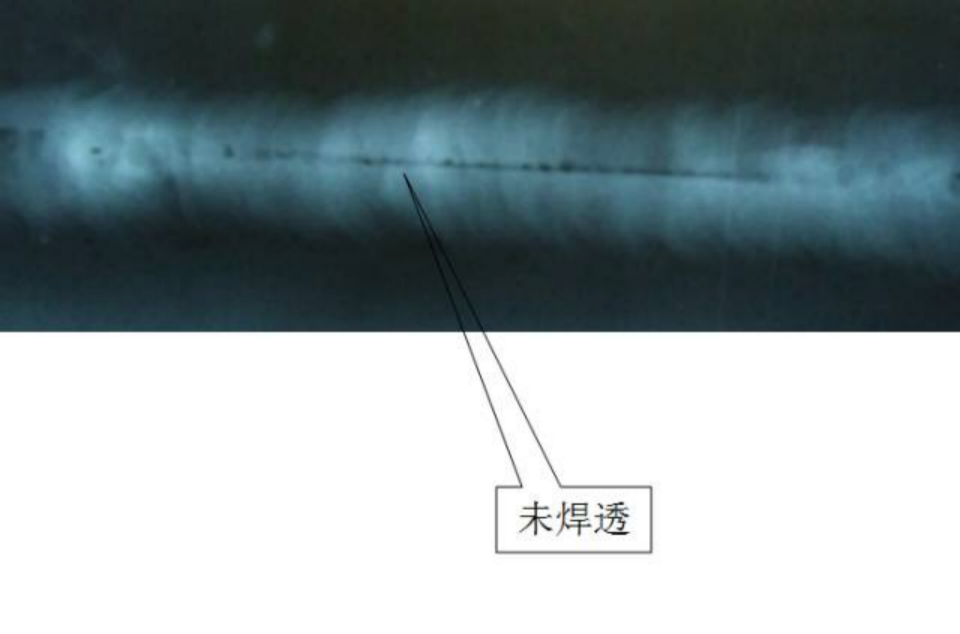

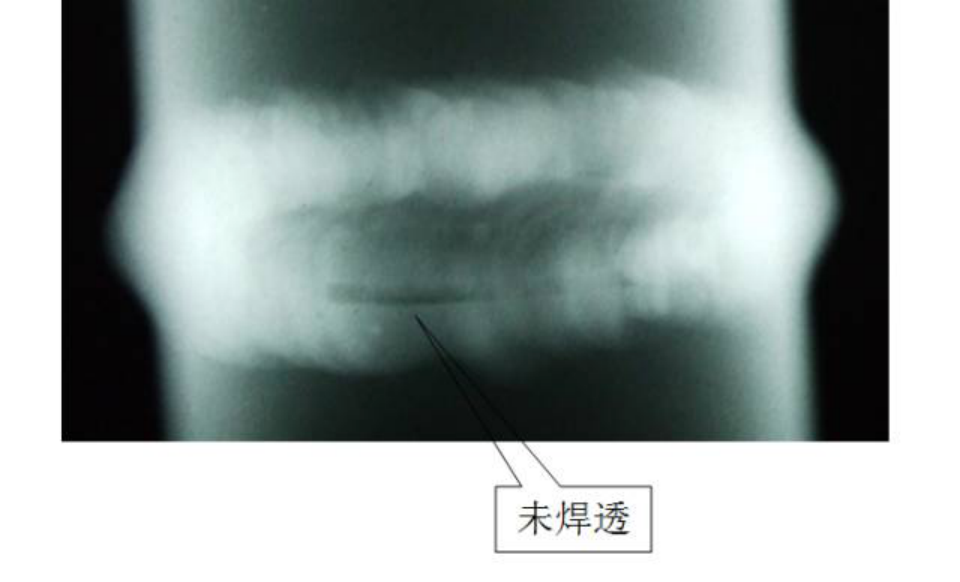

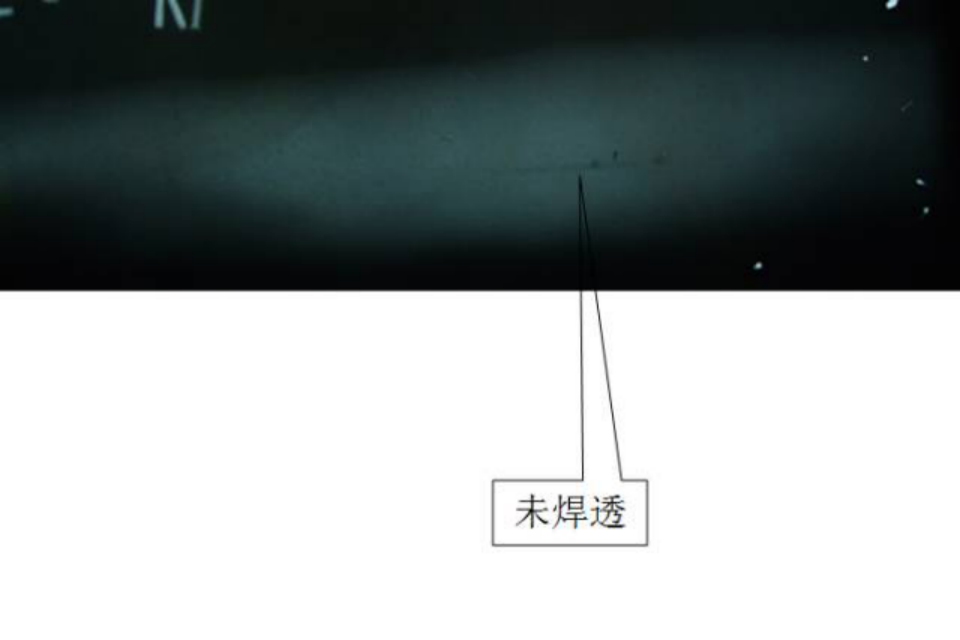

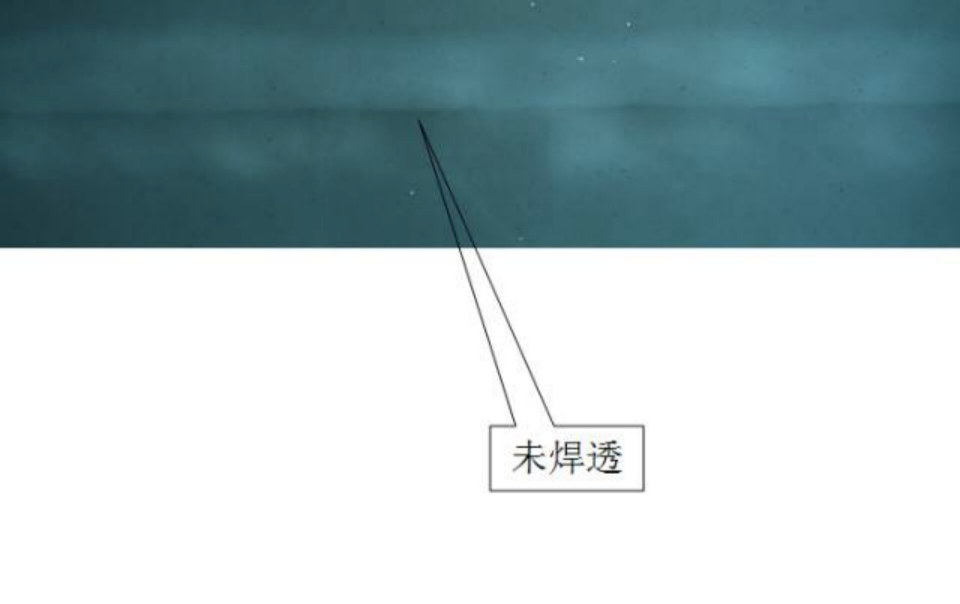

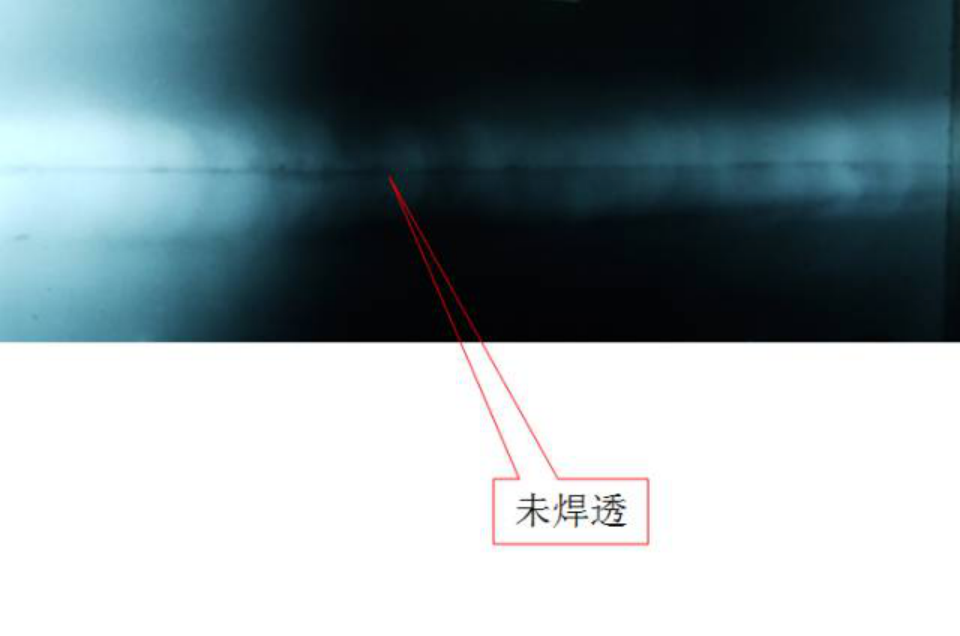

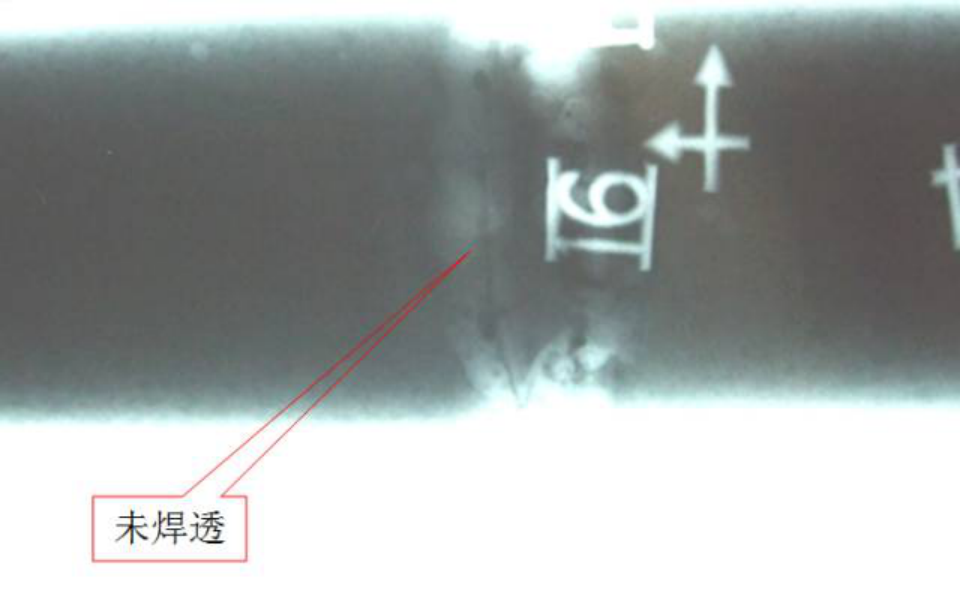

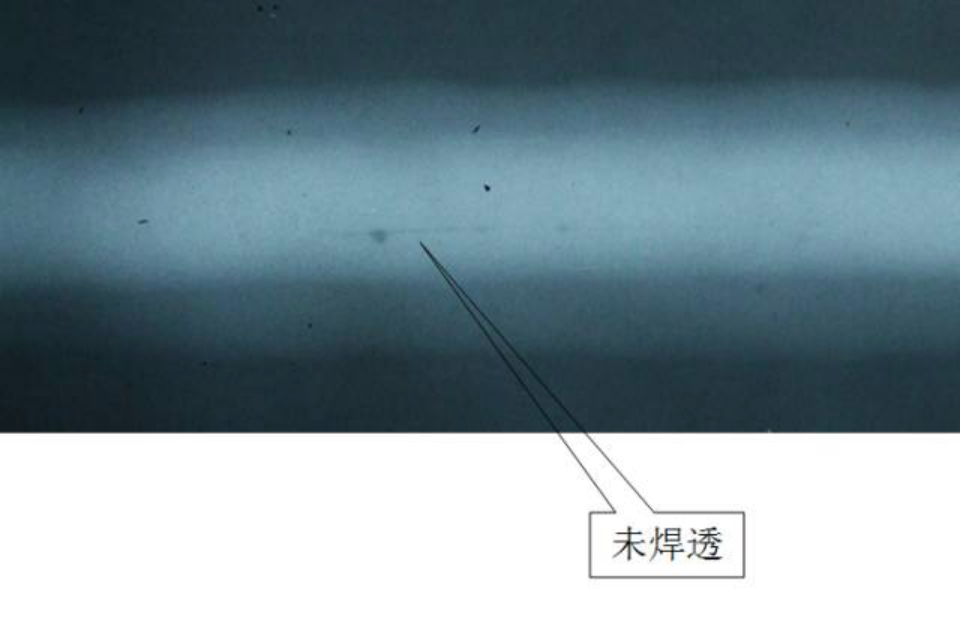

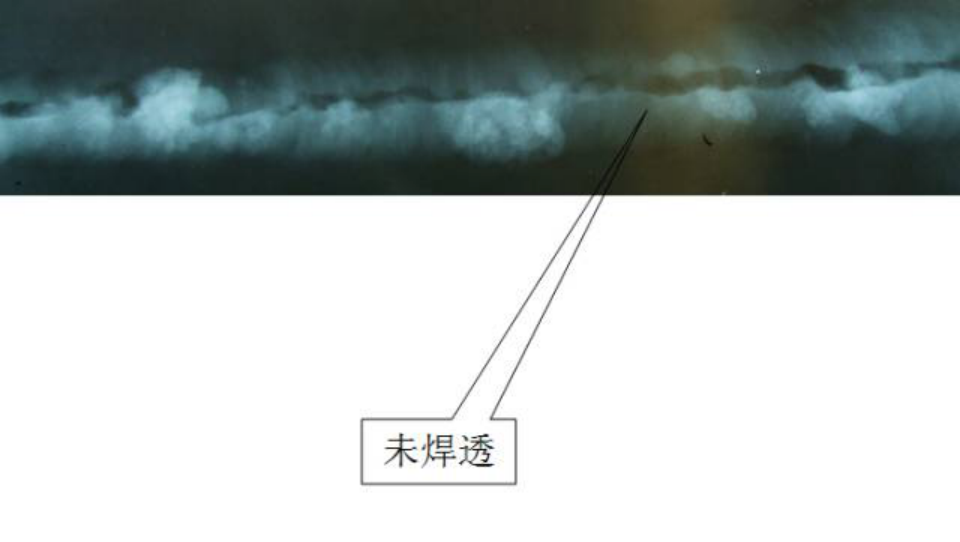

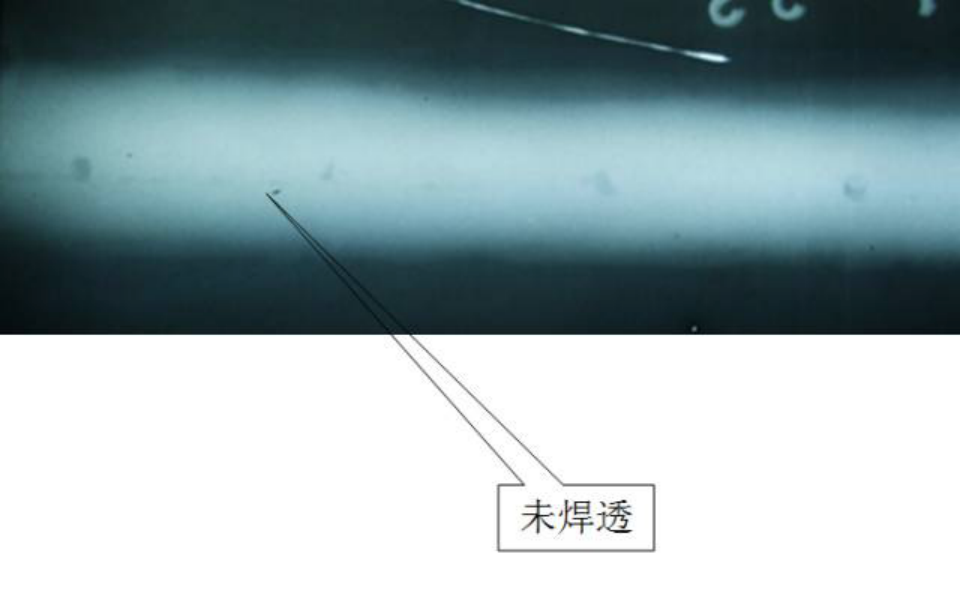

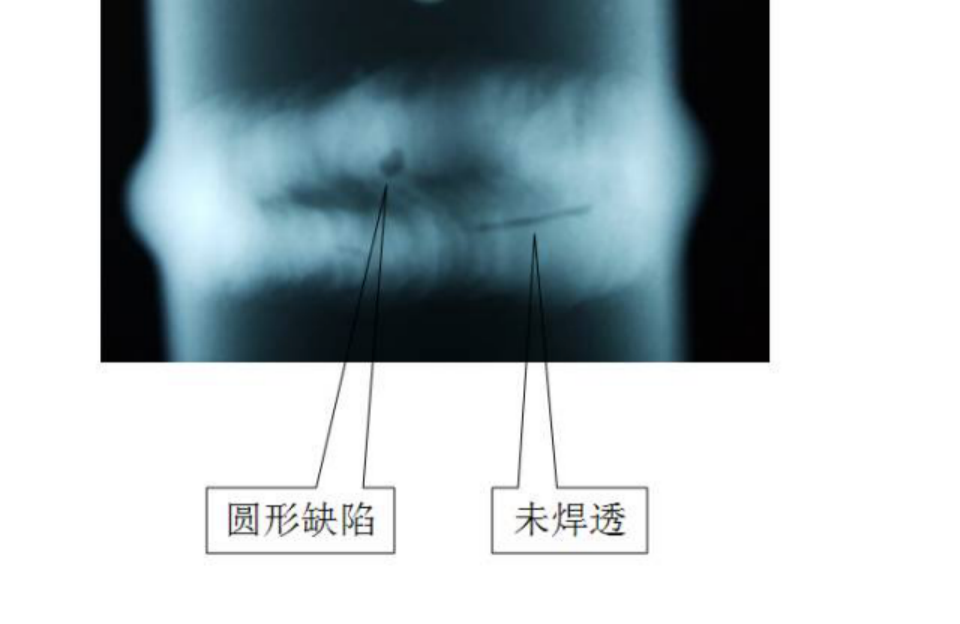

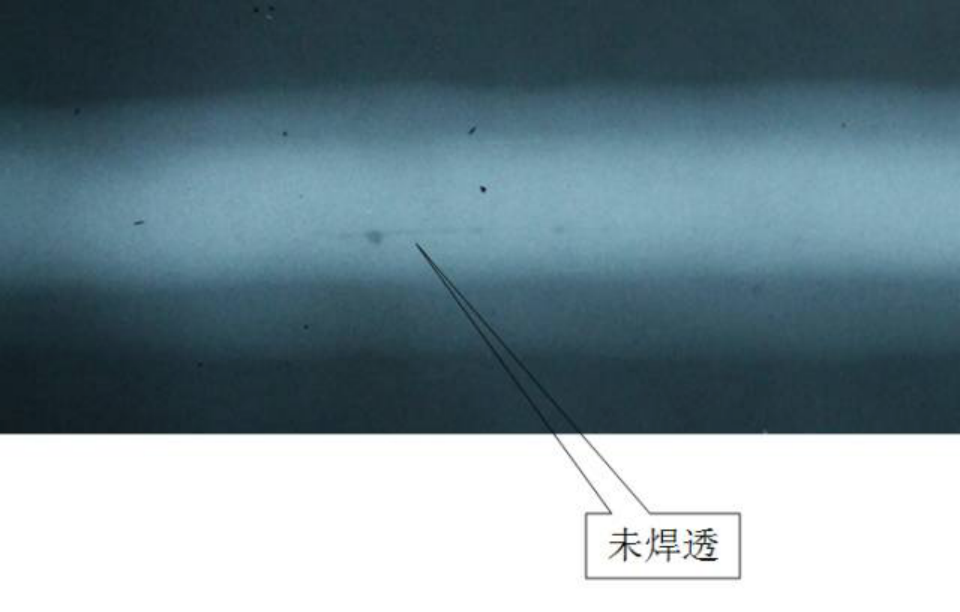

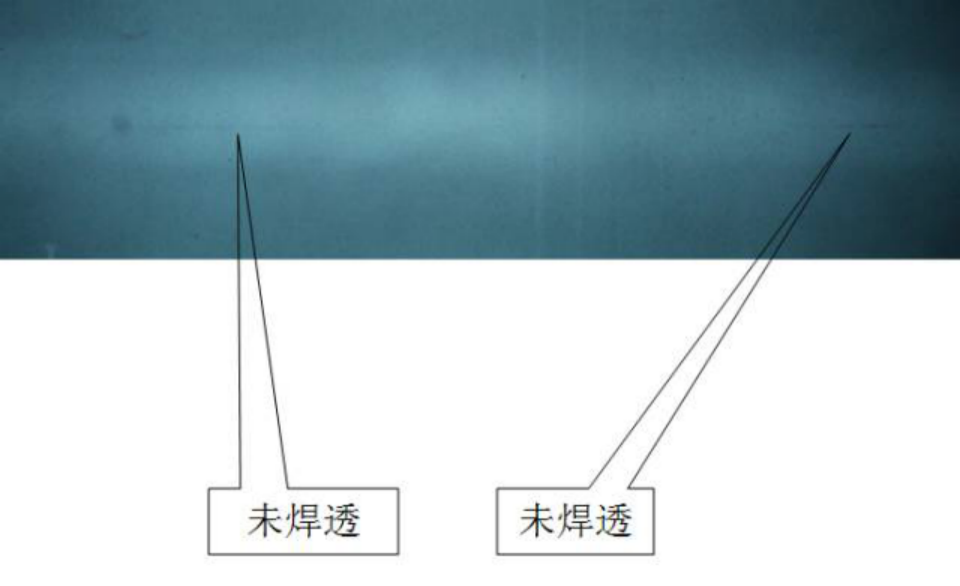

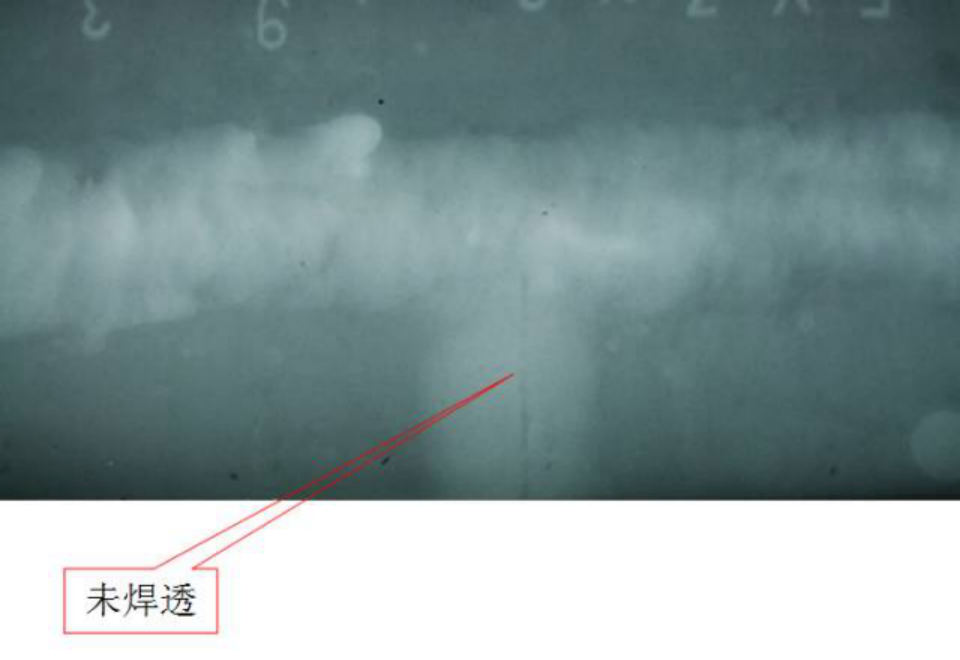

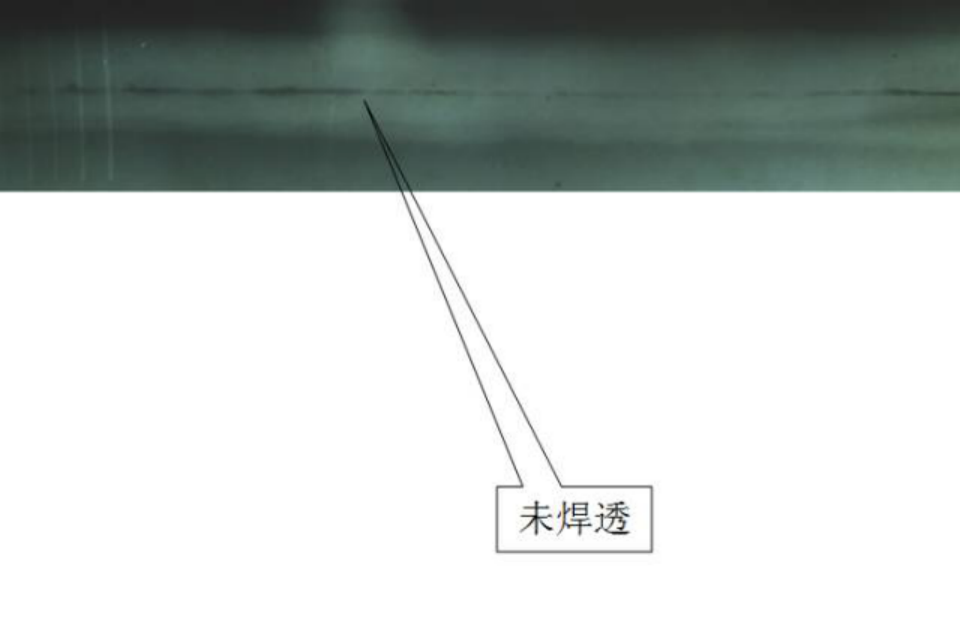

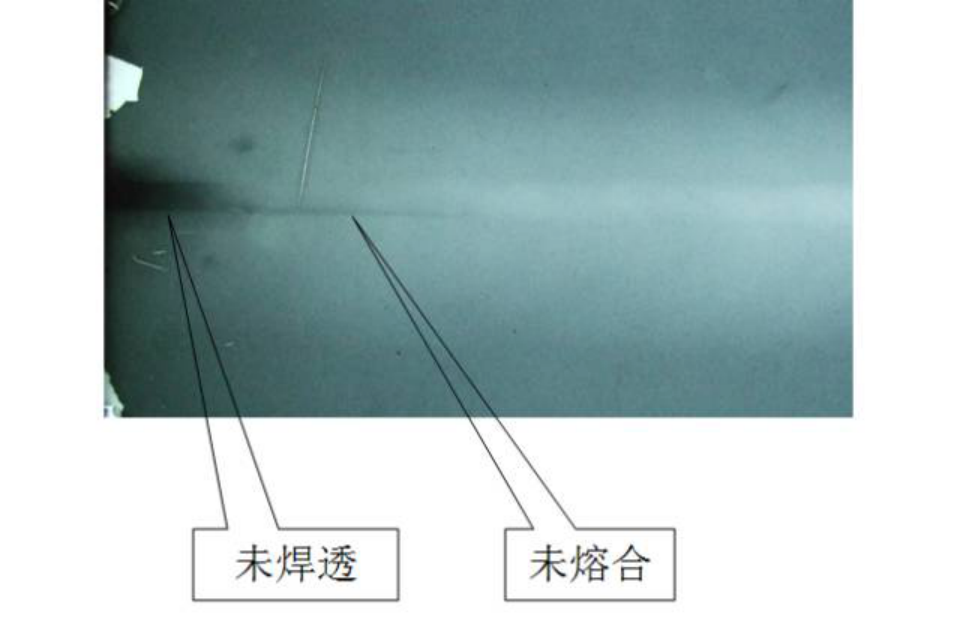

影像特征:未焊透的典型影像是细直黒线,两侧轮廓都很整齐,为坡口钝边痕迹,宽度恰好为钝边的间隙宽度。

有时坡口钝边有部分溶化,影像轮廓就变得不很整齐,线宽度和黑度局部发生变化,但只要能判断是处于焊缝根部的线性缺陷,仍判定为未焊透。

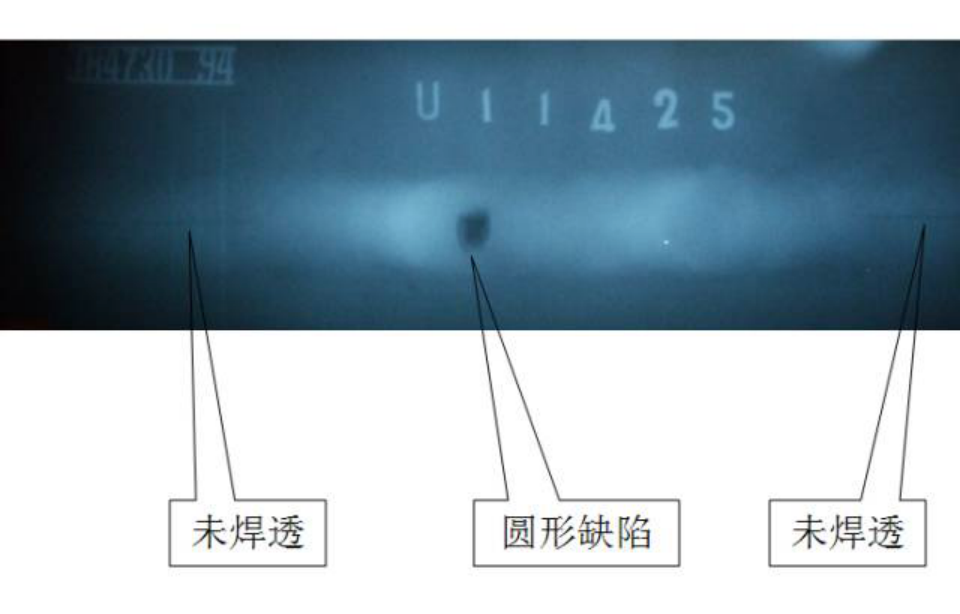

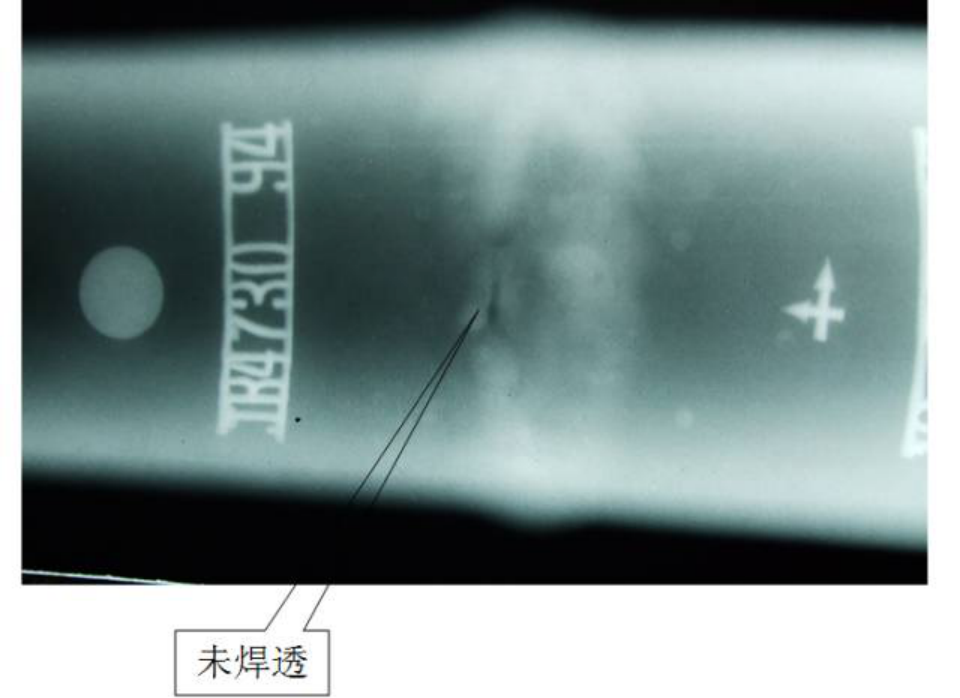

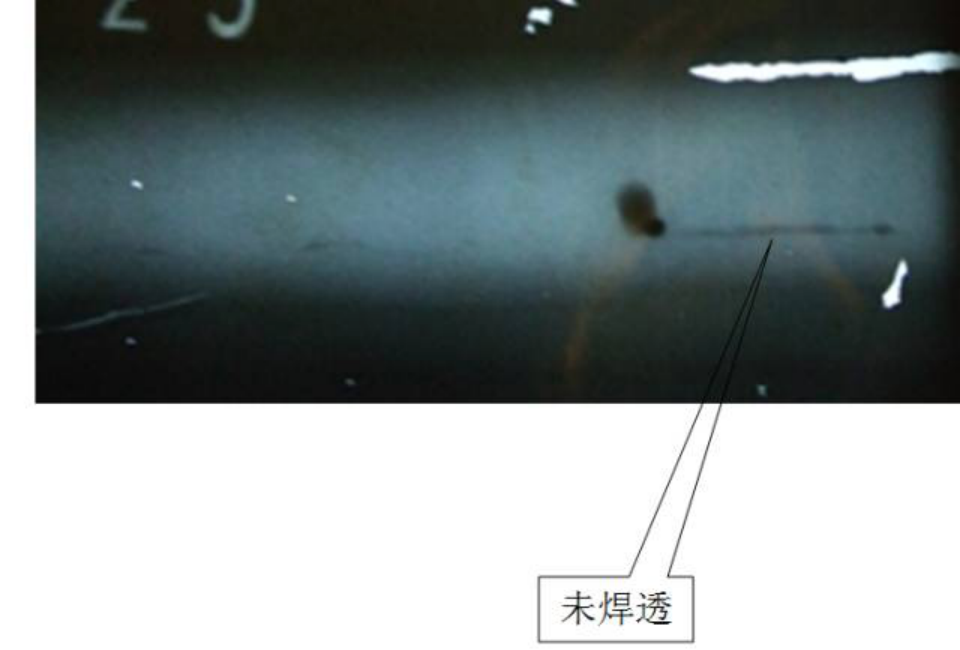

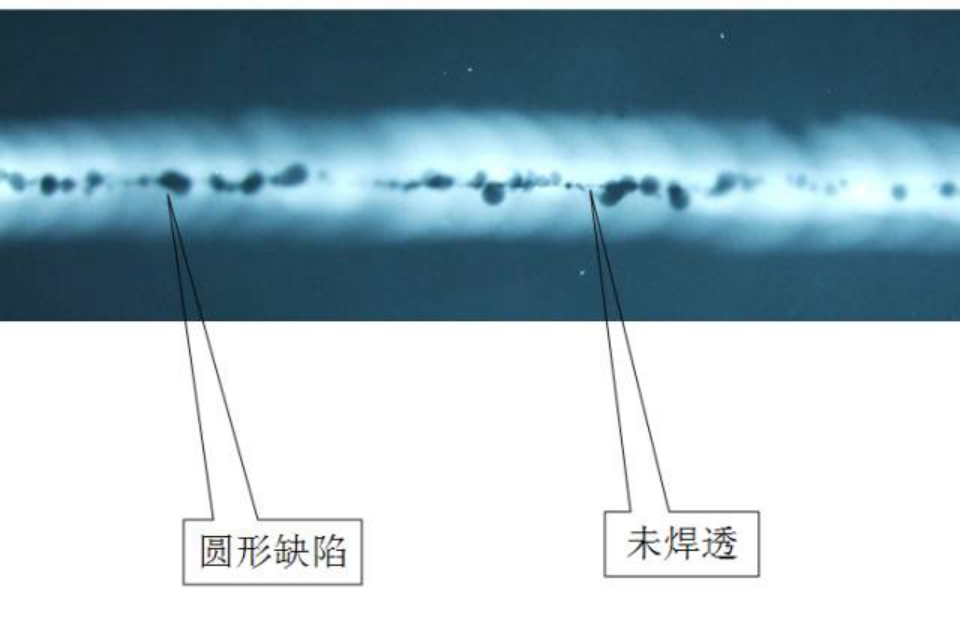

未焊透有底片上处于焊缝根部的投影位置,一般在焊缝中部,因透照偏、焊偏等原因也可能偏向一侧。未焊透呈断续或连续分布,有时能贯穿整张底片。


--End--
